26 листопада 2025 р. відбулося лабораторне заняття з курсу “Аналогова та цифрова схемотехніка” зі спеціальності G5 “Електроніка, електронні комунікації, приладобудування та радіотехніка”. Активну участь у командній роботі щодо реалізації запропонованих завдань прийняли студенти першого курсу ОП “Електронні системи та мережі комунікацій” Віталій ЛАВРЕНЧУК, Роман ЛІСОВИЙ, Богдан ЖОВНІР, Олександр ОЧЕРЕТНИЙ, Ростислав МИКИТЮК (гр. ЕСМК-25-1).

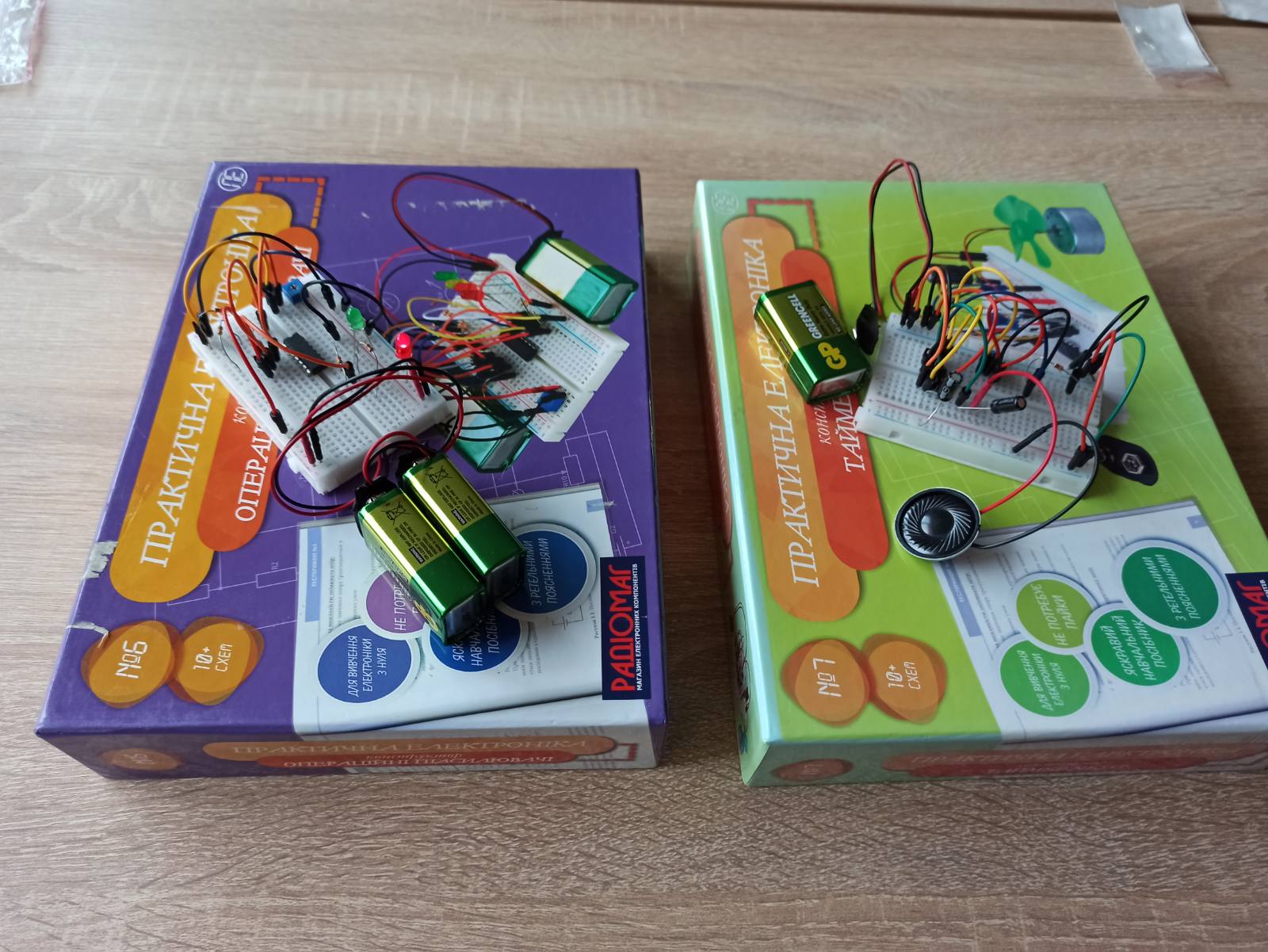

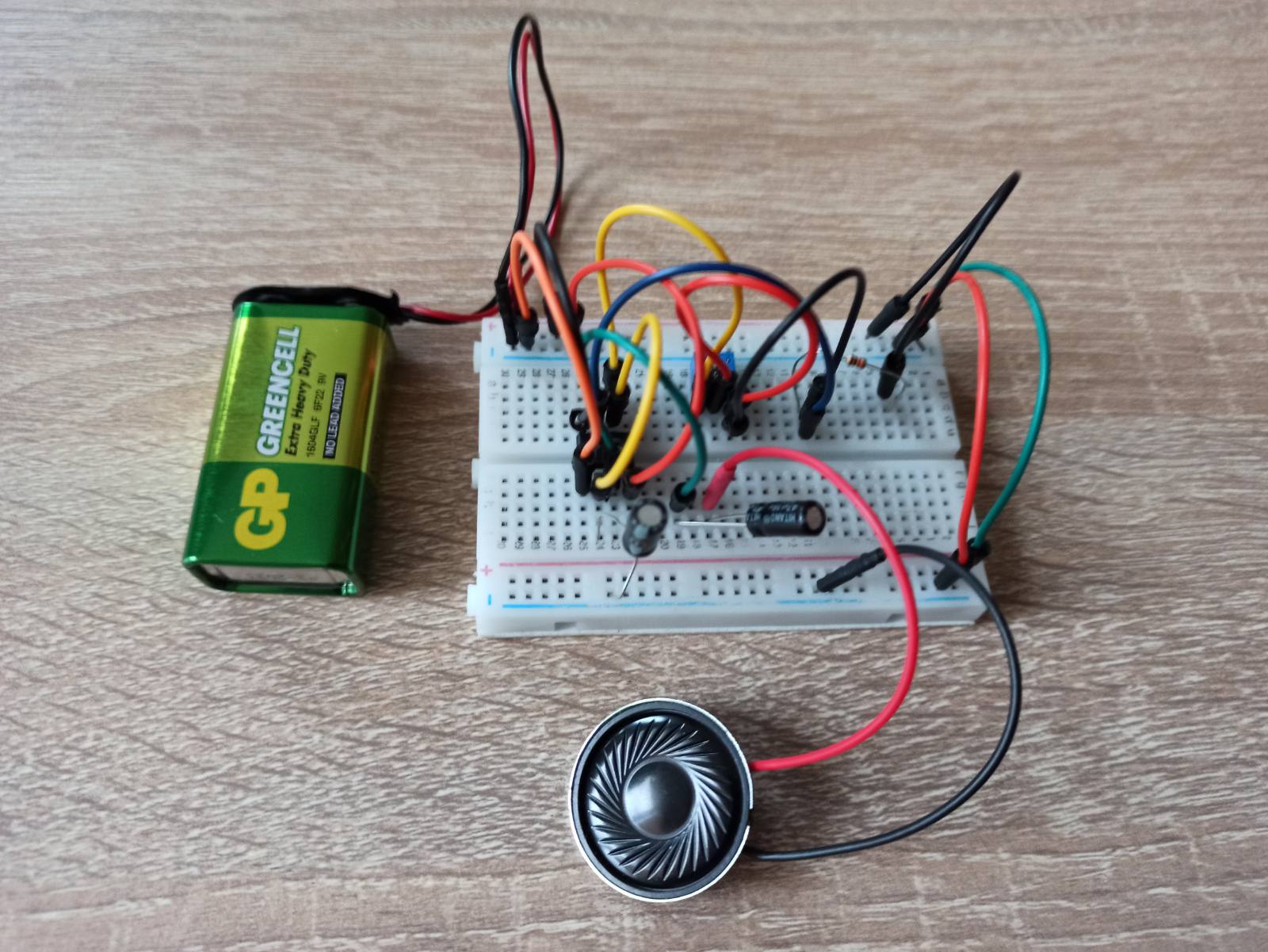

Під час лабораторної роботи було виконано збирання двох електронних схем — метронома та компаратора — на макетній платі в умовах відсутності основного освітлення. Для роботи використовувалося резервне автономне живлення та портативне джерело світла, що дозволило забезпечити мінімально необхідні умови для монтажу та тестування. Схема метронома була реалізована на основі таймера типу NE555 у астабільному режимі з підбором номіналів резисторів та конденсатора для отримання стабільної частоти імпульсів. Вихідний сигнал контролювався за допомогою світлодіода та п’єзоелемента.

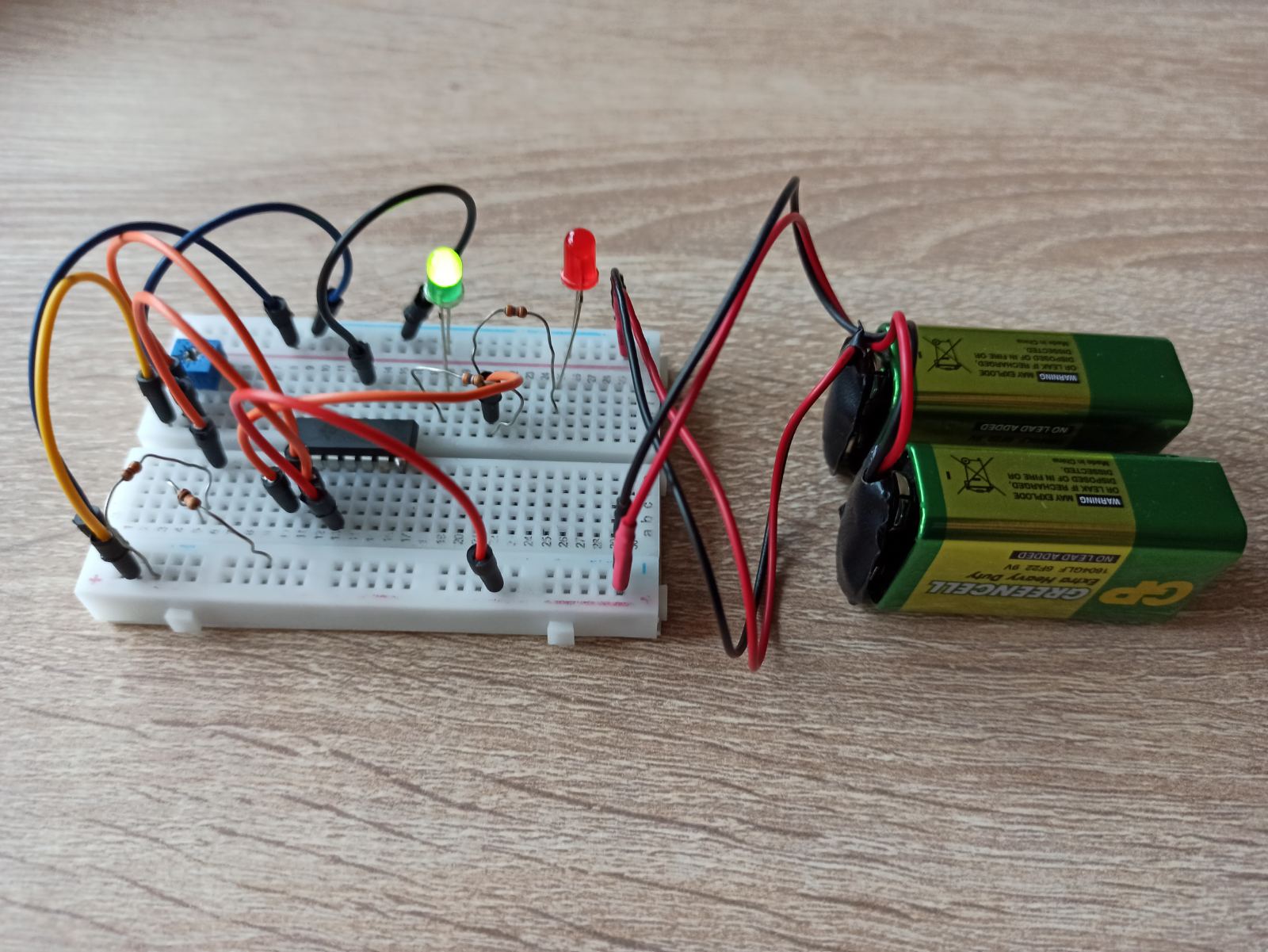

Схему компаратора побудовано з використанням операційного підсилювача з двома входами: опорним і вимірювальним. На опорний вхід подавалася стабілізована напруга через дільник, тоді як на інший — змінна напруга з сенсорного елемента. Було забезпечено коректне підключення ланцюгів живлення, включно з розділенням «земель» та перевіркою полярності. Під час тестування спостерігалося чітке перемикання станів компаратора при перетині заданого порогу.
Незважаючи на недостатнє освітлення, монтаж проводився відповідно до вимог техніки безпеки та з попередньою перевіркою кожного етапу. Обидві схеми продемонстрували працездатність, а результати експерименту були зафіксовані для подальшого аналізу.
Староста гр. ЕСМК-25-1 Ростислав МИКИТЮК
